比例閥

比例閥是怎樣維修的

比例閥的修理

(1)更換存在問題的零部件

更換法是對存在問題的零部件進行整體或者部分更換。更換法在工程機械閥的維修中應用相當廣泛，該方法的關鍵是查找出現問題的部件，找到問題后就可以更換一個與之相同的完好部件，一般情況下通過這種維修方法就能使閥實現正常工作。導致比例閥失效比較普遍的原因是閥的密封件過度磨損、閥芯位移傳感器探針折斷，而集成放大器一般不會出現問題。

(2)電氣零點的調節

在工程機械中，比例閥一直工作在惡劣的環境下，而其電氣零點易受到外界環境的干擾，因此在更換了失效的零部件后就應當對其電氣零點進行檢測，對不符合要求的應重新標定。

一般檢測方法如下:給比例閥的放大器供電(一般情況下0一24 V)，確保閥芯處于斷電狀態，用萬用電表(直流擋，0.25 V量程)檢測閥芯位移反饋信號，在閥芯沒有接受指令的條件下，要求閥芯位移反饋電壓為零。如果不為零就應調節閥芯位移傳感器的調節螺母，直至閥芯反饋電壓為零。

(3)死區的調節

比例閥存在死區，一般為10%左右，不同類型比例閥的死區可以通過該閥產品手冊的電流/電壓量曲線查得。對于高性能的比例閥，死區可控制在5%之內。檢測的方法:給閥輸入死區對應的指令信號，通過萬用電表檢測閥芯位移反饋信號，看其是否存在對應的關系。假設閥的死區開口幅度為0}1oo0i0，對應反饋電壓為0一10V;如果閥的死區開口幅度為5%，則對應的反饋電壓應該為0.5 V，如果沒有對應，則應調節集成放大器的死區調節螺釘至反饋電壓為0.5 V止。

(4)閥行程的驗證

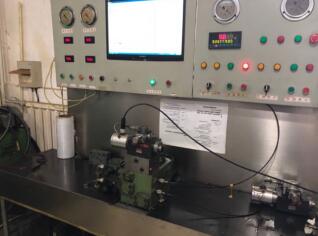

在試驗臺上，給閥輸入不同的指令信號，檢測各種狀態下閥芯位移反饋信號，通過它們之間的對應關系，來判斷維修后閥的性能。如果不能滿足對應關系，建議送天津奧蘭特液壓設備股份有限公司維修比例閥。

比例閥的作用：

比例控制閥的輸出量（流量、壓力）可以按照輸入信號的變化規律連續成比例地進行調節。通常是采用比例電磁鐵將輸入的電信號轉換成力或者閥的機械位移量進行控制。
