    MOOG(穆格)D660-D665系列伺服閥測試指導書

    智能便攜式多功能液壓控制閥故障診斷測試儀

    型號:ZNF-24V±15V-1X

    MOOG(穆格)D660-D665系列伺服閥測試指導書

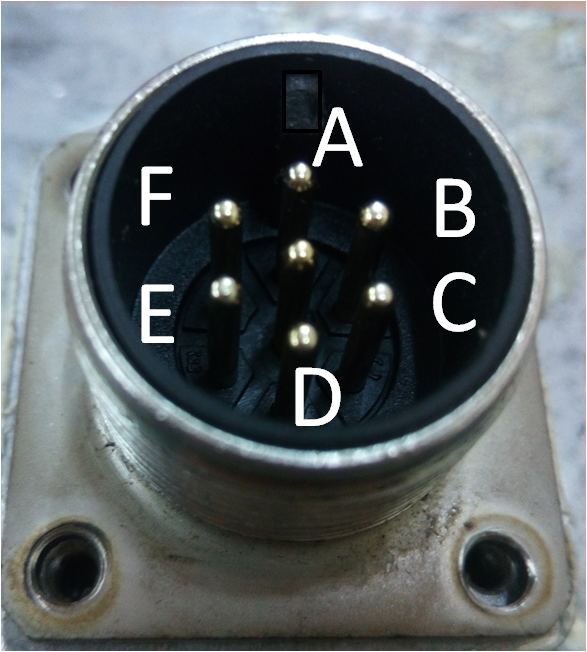

    一、伺服閥接線端子圖:

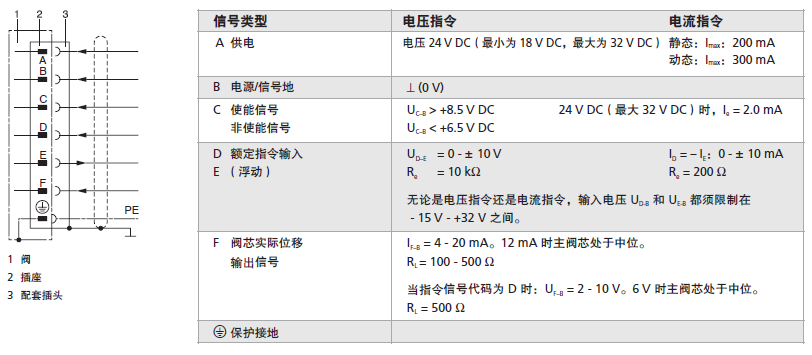

    二、伺服閥接線端子接線圖:



    三、測試步驟:

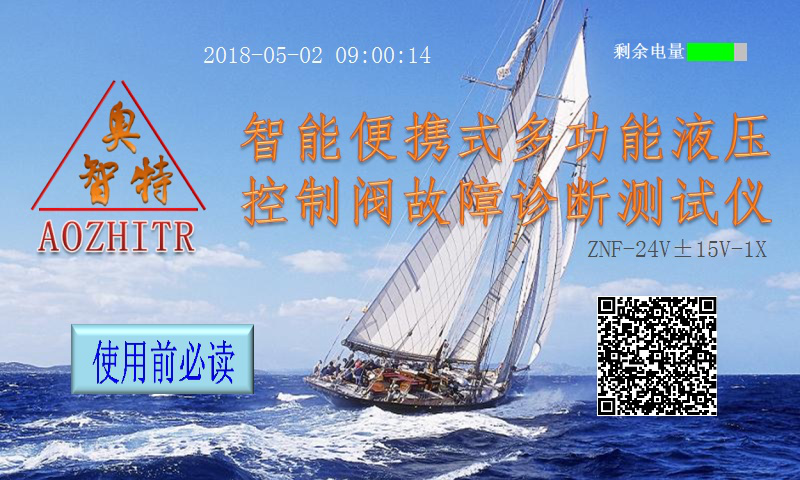

    1、打開儀器電源開關,進入啟動畫面;

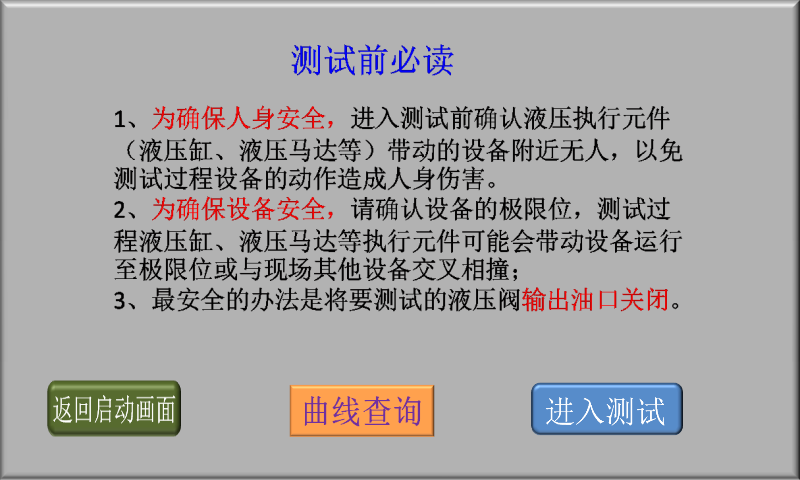

    2、點擊“使用前必讀”,進入如下畫面:

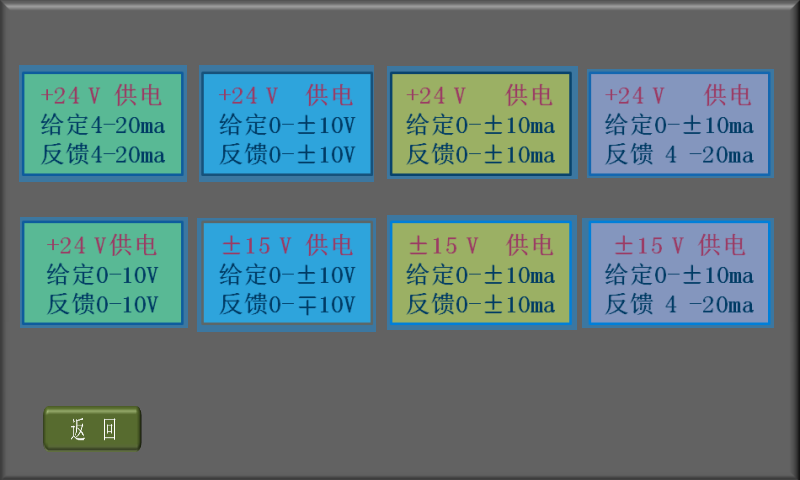

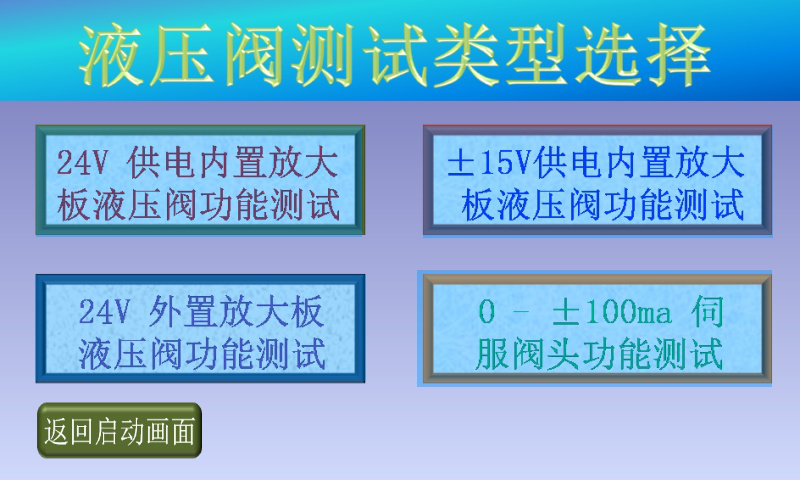

    3、確認現場人員和設備安全后,點擊“進入測試”,進入液壓閥測試類型選擇畫面;

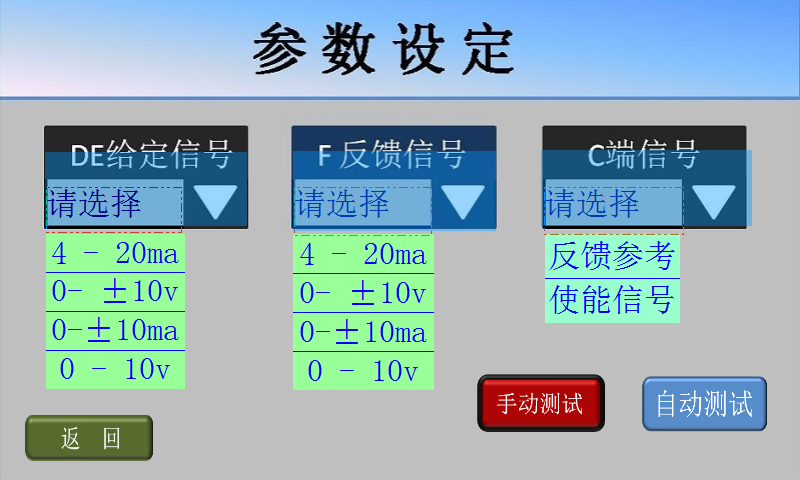

    4、點擊“24V供電內置放大板液壓閥功能測試”,進入參數設定畫面;

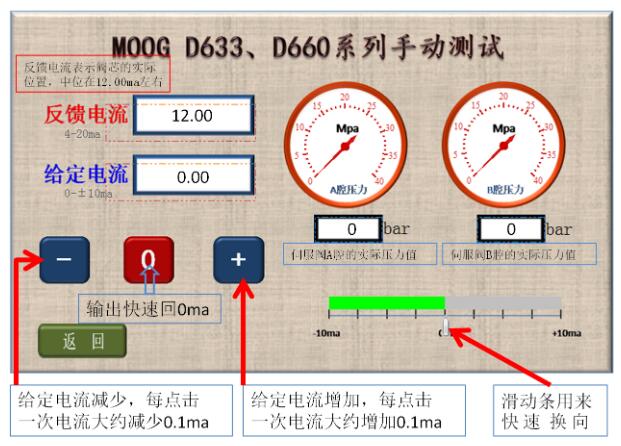

    5、按照上圖的步驟選擇參數,進入手動測試畫面;



    6、伺服閥正常時的表現為:a、給定電流0ma時,反饋電流在12.00ma,伺服閥輸出的A、B腔壓力相同;b、用滑動條可迅速換向,反饋電流改變且A、B腔壓力差較大;c、點擊增加按鈕,反饋電流逐漸增加且A、B腔壓力差逐漸增大;d、點擊減少按鈕,反饋電流逐漸減少且A、B腔壓力差逐漸減少,過0ma后伺服閥會換向;


    7、手動測試基本正常后,點擊屏幕左下方的返回鍵,返回參數設定畫面;

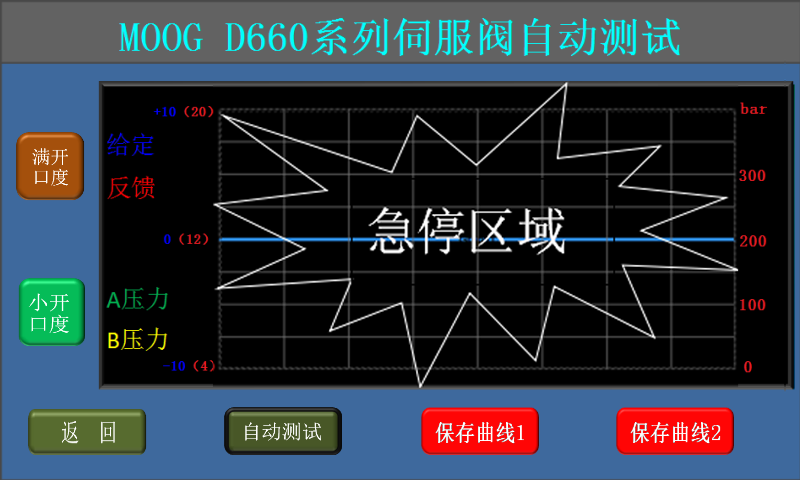

        點擊“自動測試”,進入自定測試畫面;

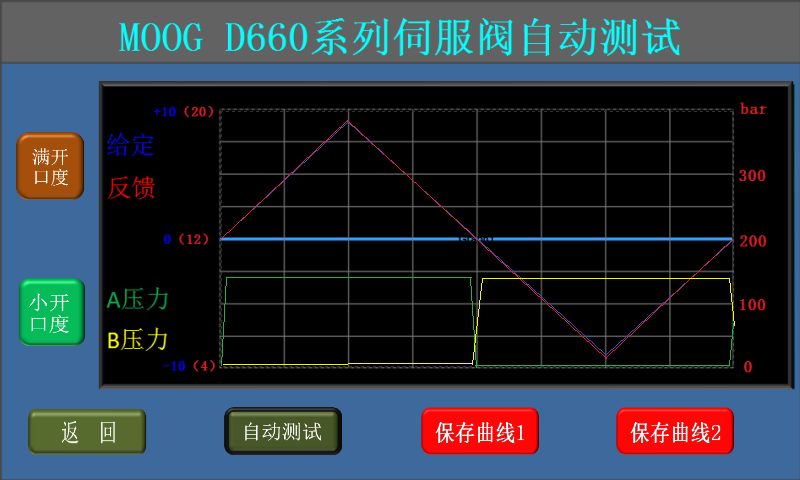

    8、選擇滿開口度后點擊“自動測試”可使伺服閥從0開口度逐漸增加到+100%開口度,再逐漸減少到-100%,然后逐漸增加到0開口度;選擇小開口度后點擊“自動測試”可使伺服閥從0開口度逐漸增加到+20%開口度,再逐漸減少到-20%,然后逐漸增加到0開口度;

    自動測試過程中出現緊急情況,可點擊屏幕中間黑色的曲線部分,儀器將給伺服閥斷電,重新選擇開口度后儀器會再次給伺服閥上電;

    對有價值或需要的曲線可點擊“保存曲線1”或“保存曲線2”進行保存。

    9、正常伺服閥的曲線:


    *反饋與給定曲線重合度越好,伺服閥性能越好;

    *反饋曲線波動越大,伺服閥性能越差;

    *給定電流0ma時A、B壓力相等,否則伺服閥零偏;


    10、需要調取已保存請選擇到“測試前必讀”畫面;



    11、點擊“曲線查詢”,進入如下畫面;

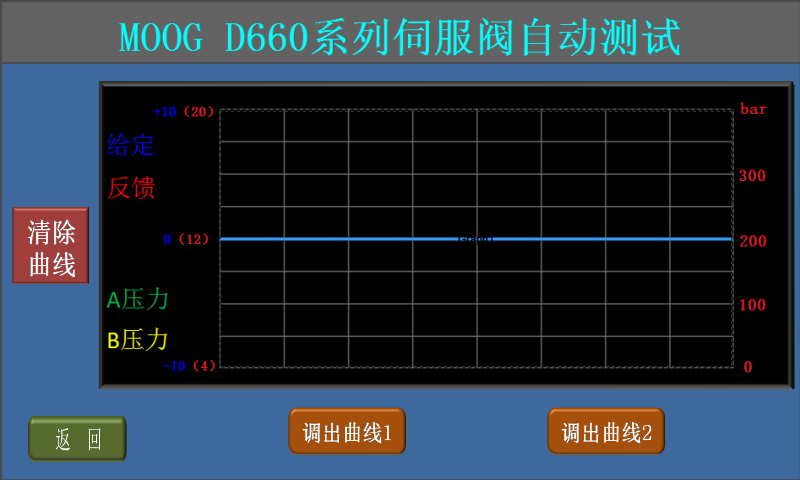

    12、點擊“+24V給定0-±10ma反饋4-20ma”進入曲線調??;



    13、點擊“清除曲線”可將畫面清零,曲線數據不受影響;

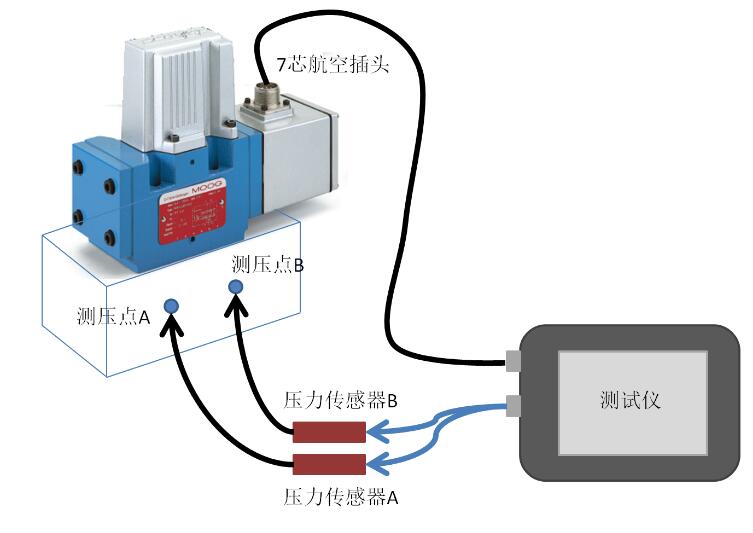

    四、測試儀連接示意圖:
